牙科CBCT 性能檢測模體 Pro-Dent CT mk II 是多功能 CBCT 牙科機的質量控制模體，可用于牙科錐形束CT（CBCT），牙科容量斷層攝影（DVT）和其他 3D 成像設備的檢測。模體符合如下標準：
- 《WS818-2023 錐形束X射線計算機體層成像(CBCT)設備質量控制檢測標準》
- 《T/WSJD8-2020 口腔錐形束CT質量控制檢測規范》
- 歐洲172 號輻射防護標準(SEDENTEXCT)
- IEC 61223-3-4, IEC 61223-3-5, CE 認證
一、主模體：
1、圓柱體直徑 16cm，總高度 17cm，材質：聚甲基丙烯酸甲酯（PMMA）
2、圓柱體里包含 8 個模塊，每種模塊高度 20mm，具備不同檢測功能，這種小巧簡便的結構可以在檢測不同位置時實現最小的 FOV。
3、8 個模塊分別是：高對比度分辨力模塊 1 塊、低對比度分辨力模塊 2 塊、均勻性模塊 1塊、測距誤差模塊 1 塊、層厚模塊 1 塊、像素密度/對比度噪聲模塊 1 塊、射線硬化偽影模塊 1塊。
二、檢測模塊：

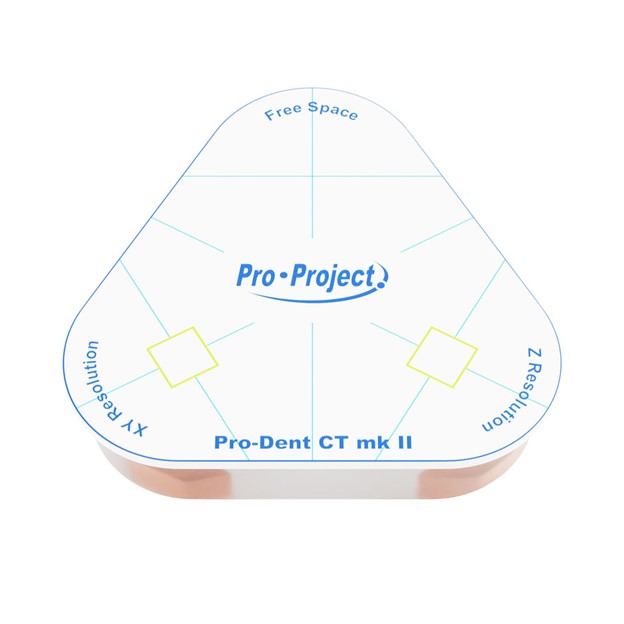

1、高對比度分辨力模塊 Spatial Resolution
1) 橫斷面、冠狀面線對范圍- 1.0, 1.7, 2.0, 2.5, 2.8, 4.0, 5.0LP/mm
2) 矢狀面線對范圍- 1.0, 1.7, 2.0, 2.5, 2.8, 4.0, 5.0LP/mm
3) 誤差±10%
2、低對比度分辨力模塊 Contrast Resolution
材質：聚甲醛樹脂（DELRIN），低密度聚乙烯（LDPE），鋁，PTFE，空氣和 PMMA 等效水。在橫斷面上的直徑分別為：1.0, 2.0, 3.0, 4.0, 5.0, 6.0 mm。

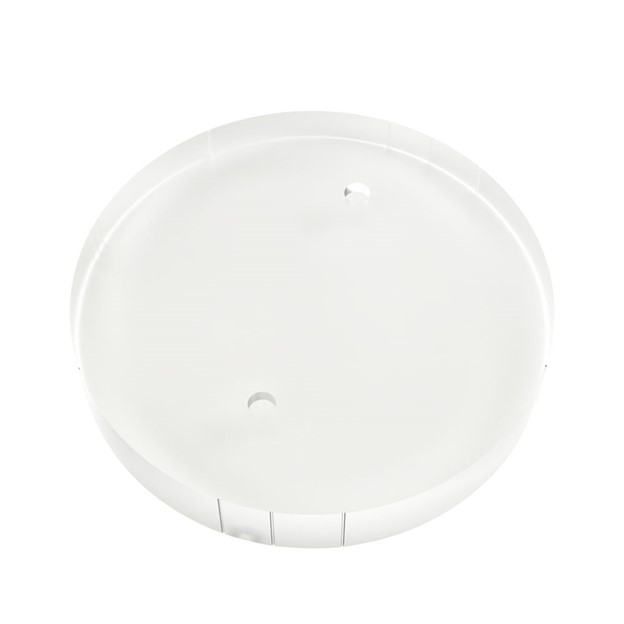

3、均勻性模塊Noise/Uniformity
一塊均質PMMA 板，直徑：16cm，高度為 20mm 的 PMMA。

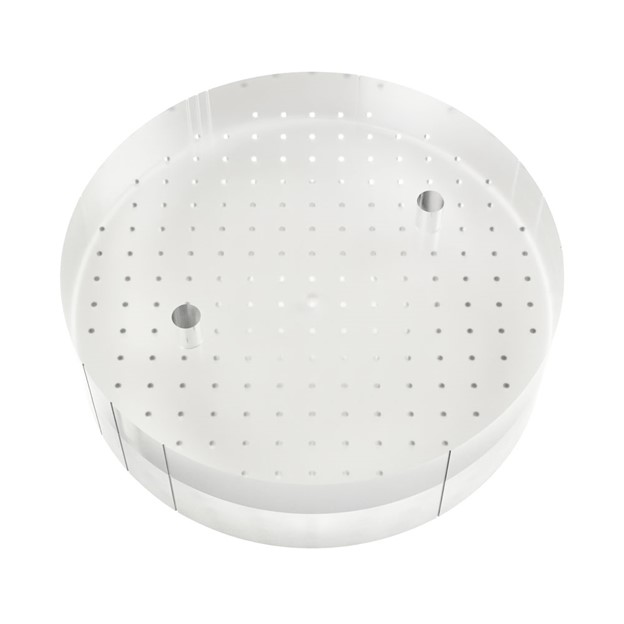

4、測距模塊 Distance
一塊均質PMMA 板，在 5 塊檢測模塊下面，包含 2mm 直徑，3mm 深的孔，呈 10mm 間隔均勻傾斜矩陣排列。能提供橫斷面上 150 mm 的距離指示。

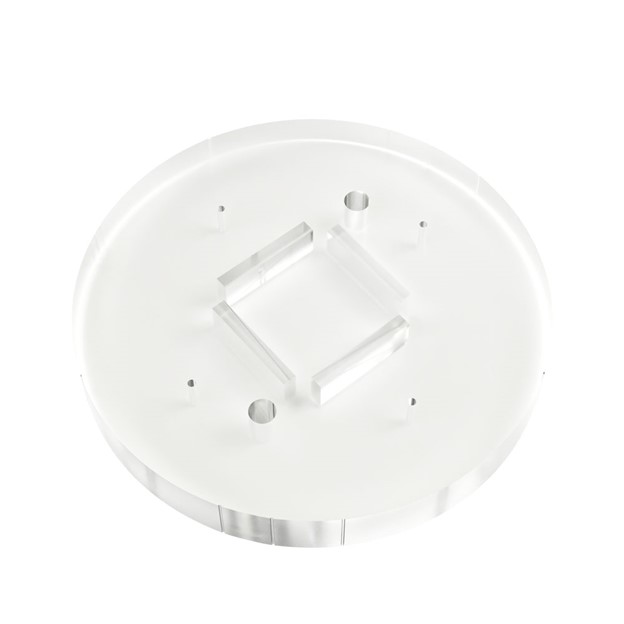

5、層厚檢測模塊 slice geometry section
模塊 20mm 厚，嵌有兩對鋁斜梯，并在方形頂點區域嵌入空的插入棒和定位標記，用于層厚和幾何結構細節評估和激光定位校準。

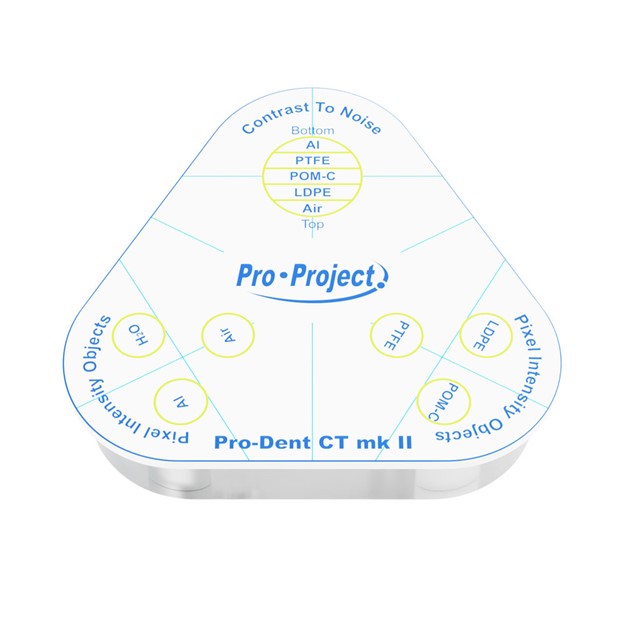

6、像素密度檢測/對比度噪聲模塊 Pixel intensity / contrast-to-noise
10mm 插入棒，材質：鋁，PTFE，聚甲醛樹脂（DELRIN），低密度聚乙烯（LDPE），空氣和PMMA 等效水，用于像素強度/HU 值的檢測。疊加 5 個 20mm 直徑的對比噪聲比圓盤，材質：鋁，PTFE, 聚甲醛樹脂（DELRIN），低密度聚乙烯（LDPE），空氣。

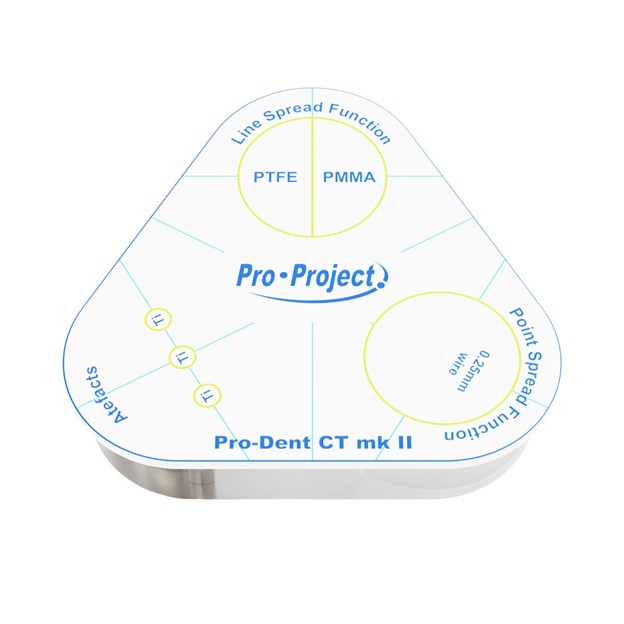

7、射線硬化偽影模塊Beam Hardening Artefacts
3 根 5.0mm 直徑的鈦(Ti)插入棒嵌在 PMMA 基底中驗證金屬偽影，包含 2 個函數檢測模塊：1) 線性分布函數（LSF）- PTFE/PMMA 接口
2) 點分布函數（PSF）- 在空氣中含有 0.25mm 不銹鋼金屬絲
配件：
? 帶水平儀的測試支架，用于將體模準確放置在測試位置
? 折疊底座，用于將測試支架定位在 X 射線設備的椅子上
? 方便、便攜的箱子，用于存放和運輸模體
? 可選附加均勻性圓盤
